¿Cómo se puede aplicar la Termografía en la Industria?

Termografía en la Industria En La Caracterización de Terrenos.*

OBJETIVOS ESPECÍFICOS

  1. Establecer una metodología de inspección de terrenos naturales a partir de termografía para la detección de elementos y comportamientos extraños (contaminación ambiental, fugas de gas, plagas, etc).
  2. Caracterizar la emisión infrarroja emitida por los elementos más comunes en terrenos naturales dentro de los parámetros definidos por la cámara termográfica Flir PM 675 y por los terrenos establecidos.

HIPÓTESIS PLANTEADA

Similar a la hipótesis propuesta en el trabajo relacionado con la defectología de soldaduras, este trabajo de investigación se fundamenta en las diferencias de emisión infrarroja en terrenos naturales debido a la presencia de diferentes componentes para distinguir problemas de contaminación ambiental, humedad, sequía, fugas de gas, plagas, etc. Si se logra realizar una caracterización específica de cada elemento de un terreno natural particular será posible determinar, prever o corregir una situación anómala que pueda afectar la componente ambiental y humana del mismo, en forma rápida, segura, efectiva y focalizada.

El desarrollo de la investigación está limitado preliminarmente a las condiciones técnicas de la cámara termográfica PM 675, sin embargo la utilización de un equipo diferente, implica los mismos procedimientos y argumentaciones hechos durante esta investigación porque se considera que la importancia de los resultados se origina por la diferenciación de las imágenes infrarrojas, independiente del medio o equipo utilizado para obtenerlas, siempre y cuando la cobertura del mismo corresponda con el espectro de radiación emitido.

EQUIPOS UTILIZADOS Y TERRENOS MONITOREADOS POR TERMOGRAFÍA

Cámara termográfica Flir PM 675.

Software: ThermaCAM Reporter 2000®.

Cámara fotográfica Canon 1110.

Terrenos:

  • Terreno 1 cubierto. Área: 42 m2, vegetación alpina tipo pradera con pastos cortos, piedras, hojas secas, hojas verdes, palos, etc., (figura 1a).
  • Terreno 2 cubierto. Área: 56 m2, escarpado tipo camino, con piedras y hojas secas (figura 1b).

PROCEDIMIENTO

1. Selección de dos terrenos en el Campus de la Universidad Libre Sede Bosque Popular Bogotá asociados a dos espacios comunes en el campo: pradera para acampar y camino veredal destapado.

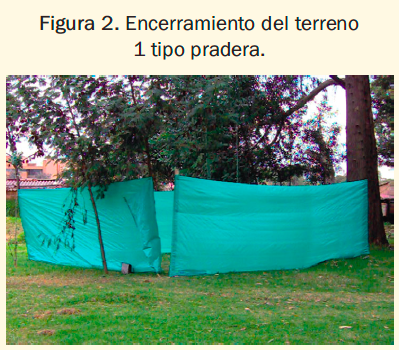

2. Encerramiento lateral de los terrenos con malla utilizada en obra civil de 2.2m de altura (figura 2) obteniéndose dos áreas de trabajo (42m2 y 56m2), con el fin de evitar la alteración de los mismos por agentes externos1.

3. Demarcación de los terrenos en cuadrículas de 0.8 x 0.8 m a través de cabuya2 y estacas de madera3 (figura 3).

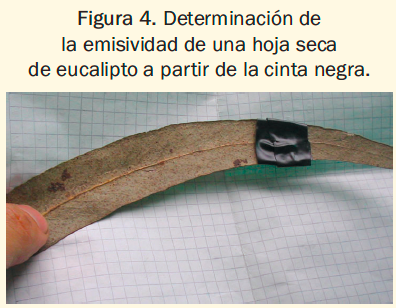

4. Determinación de la emisividad de cada elemento al interior de los terrenos (figura 4) utilizando el método de calibración de la cámara termográfica a través de la cinta negra.

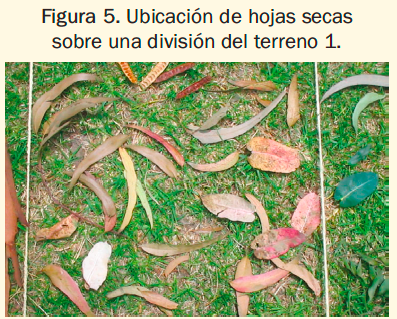

5. Ubicación de los elementos característicos en los diferentes cuadros como piedras, hojas secas, hojas verdes, chamizos, semillas, etc. (figura 5).

6. Tomas fotográficas cuadro a cuadro para realizar la comparación posterior con la toma termográfica.

7. Inspección termográfica cuadro a cuadro, durante ocho semanas, de los dos terrenos en diferentes periodos del día y bajo condiciones de terreno seco y húmedo como consecuencia de algunas lluvias nocturnas. El valor de la emisividad utilizado en la cámara correspondía al de la emisividad media tomada directamente por la cámara, debido a que cada área presentaba diferentes tipos de componentes (pastos, tierras, hojas, etc.).

8. Inspección termográfica preliminar a diferentes fugas de gases para evaluar una posible contaminación particular sobre los terrenos.

9. Procesamiento y análisis de la información con el software ThermaCAM en contraste con las fotografías y las características físicas de cada elemento.

10. Consolidación de resultados y conclusiones.

RESULTADOS

Las restricciones de este documento y las innumerables termografías realizadas, hacen imposible presentar el análisis detallado por toma, de manera que en esta parte sólo se presentan algunos resultados de la primera fase de investigación.

Cabe destacar que actualmente está terminada la segunda fase y el proyecto continúa con las caracterizaciones, complementadas a través de otras técnicas de inspección y ubicación de componentes.

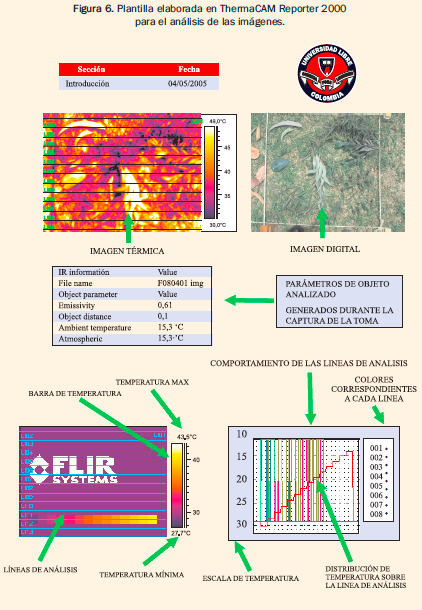

El análisis de las imágenes se realizó a través del software ThermaCAM Reporter 2000® con una plantilla personalizada que incluía la termografía, la foto digital y el análisis de la imagen con líneas paralelas tal como se ilustra en la figura 6.

  1. En la primera fase de investigación se consideró importante aislar los terrenos durante las pruebas a fin de tener en cuenta solamente los cambios naturales por horas del día, clima y comportamiento de los elementos internos. ↩︎
  2. Cuerda de fique. ↩︎
  3. Actualmente el grupo de investigación trabaja con sistemas de posicionamiento global (GPS) paraeliminar la demarcación en terrenos, garantizando precisión y rapidez durante las tomas. ↩︎


*Fuente: Jorge René Silva Larrotta, Introducción A La Termografía Industrial. Universidad Libre – Bogotá. 2006. ISBN 978-958-97987-0-6
